Tapping
ANSI STEELS < 35Rc

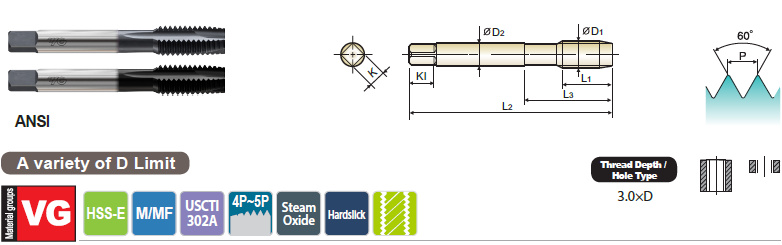

Size Pitch EDP No. Limit Overall Length Thread Length Neck Length Shank Diameter Square Size Square Length No. of Flute
D1 P Steam Oxide Hardslick L2 L1 L3 D2 K Kl
M3 0.5 IB203 IC203 D3 1.937 0.374 0.646 0.141 0.110 0.190 3
M3 0.5 IB20A IC20A D11 1.937 0.374 0.646 0.141 0.110 0.190 3
M3.5 0.6 IB224 IC224 D4 2.000 0.413 0.709 0.141 0.110 0.190 3
M3.5 0.6 IB22A IC22A D11 2.000 0.413 0.709 0.141 0.110 0.190 3
M4 0.7 IB244 IC244 D4 2.126 0.453 0.768 0.168 0.131 0.250 3
M4 0.7 IB24A IC24A D11 2.126 0.453 0.768 0.168 0.131 0.250 3
M5 0.8 IB284 IC284 D4 2.374 0.531 0.933 0.194 0.152 0.250 3
M5 0.8 IB28A IC28A D11 2.374 0.531 0.933 0.194 0.152 0.250 3
M6 1.0 IB315 IC315 D5 2.500 0.591 1.000 0.255 0.191 0.310 3
M6 1.0 IB31A IC31A D11 2.500 0.591 1.000 0.255 0.191 0.310 3
M7 1.0 IB345 IC345 D5 2.720 0.669 1.126 0.318 0.238 0.380 3
M7 1.0 IB34A IC34A D11 2.720 0.669 1.126 0.318 0.238 0.380 3
M8 1.25 IB365 IC365 D5 2.720 0.669 1.126 0.318 0.238 0.380 3
M8 1.25 IB36A IC36A D11 2.720 0.669 1.126 0.318 0.238 0.380 3
M8 1.0 IB375 IC375 D5 2.720 0.669 1.126 0.318 0.238 0.380 3
M8 1.0 IB37A IC37A D11 2.720 0.669 1.126 0.318 0.238 0.380 3
M10 1.5 IB426 IC426 D6 2.937 0.748 1.252 0.381 0.286 0.440 3
M10 1.5 IB42A IC42A D11 2.937 0.748 1.252 0.381 0.286 0.440 3
M10 1.25 IB435 IC435 D5 2.937 0.748 1.252 0.381 0.286 0.440 3
M10 1.25 IB43A IC43A D11 2.937 0.748 1.252 0.381 0.286 0.440 3
M10 1.0 IB445 IC445 D5 2.937 0.748 1.252 0.381 0.286 0.440 3
M10 1.0 IB44A IC44A D11 2.937 0.748 1.252 0.381 0.286 0.440 3
M12 1.75 IB506 IC506 D6 3.374 0.984 1.657 0.367 0.275 0.440 3
M12 1.75 IB50A IC50A D11 3.374 0.984 1.657 0.367 0.275 0.440 3
M12 1.5 IB516 IC516 D6 3.374 0.984 1.657 0.367 0.275 0.440 3
M12 1.5 IB51A IC51A D11 3.374 0.984 1.657 0.367 0.275 0.440 3
M12 1.25 IB525 IC525 D5 3.374 0.984 1.657 0.367 0.275 0.440 3
M12 1.25 IB52A IC52A D11 3.374 0.984 1.657 0.367 0.275 0.440 3
M14 2.0 IB547 IC547 D7 3.594 0.984 1.657 0.429 0.322 0.500 3
M14 1.5 IB556 IC556 D6 3.594 0.984 1.657 0.429 0.322 0.500 3
M16 2.0 IB607 IC607 D7 3.811 1.083 1.811 0.480 0.360 0.560 3
M16 1.5 IB616 IC616 D6 3.811 1.083 1.811 0.480 0.360 0.560 3
M18 2.5 IB657 IC657 D7 4.031 1.083 1.811 0.542 0.406 0.630 3
M18 1.5 IB676 IC676 D6 4.031 1.083 1.811 0.542 0.406 0.630 3
M20 2.5 IB708 IC708 D8 4.469 1.201 2.000 0.652 0.489 0.690 3
M20 1.5 IB726 IC726 D6 4.469 1.201 2.000 0.652 0.489 0.690 3
M22 2.5 IB748 IC748 D8 4.689 1.339 2.220 0.697 0.523 0.750 3
M22 1.5 IB766 IC766 D6 4.689 1.339 2.220 0.697 0.523 0.750 3
M24 3.0 IB788 IC788 D8 4.906 1.339 2.220 0.760 0.570 0.750 4
M24 1.5 IB806 IC806 D6 4.906 1.339 2.220 0.760 0.570 0.750 4
M27 3.0 IB868 IC868 D8 5.126 1.496 2.500 0.896 0.672 0.880 4
M27 1.5 IB886 IC886 D6 5.126 1.496 2.500 0.896 0.672 0.880 4
M30 3.5 IB949 IC949 D9 5.437 1.713 2.854 1.021 0.766 1.000 4
M30 1.5 IB976 IC976 D6 5.437 1.713 2.854 1.021 0.766 1.000 4
